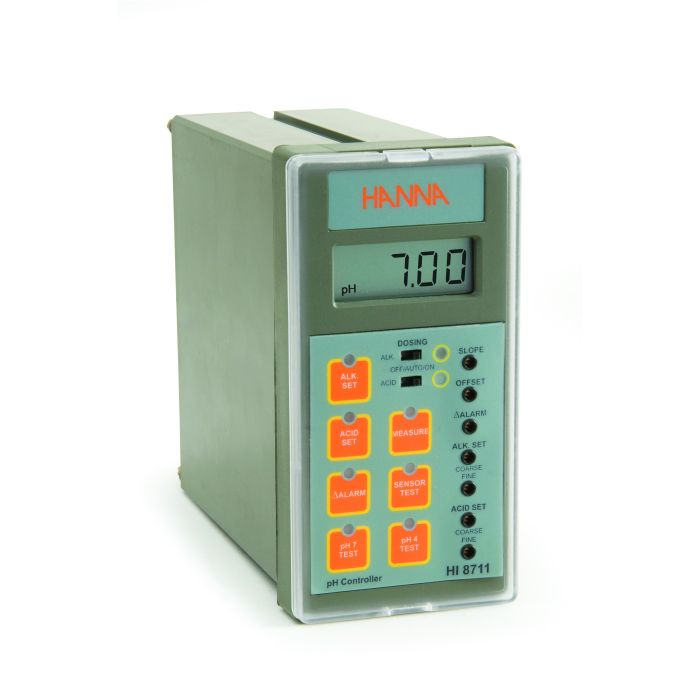

Contrôleur de pH analogique avec double sortie et test d'autodiagnostic - HI8711
Le contrôleur de pH analogique HI8711 permet de sélectionner deux points de consigne avec deux sorties indépendantes pour les dosages acides et alcalins.
- Auto-diagnostic pour vérifier l'étalonnage du décalage et de la pente et la contamination / détérioration des électrodes
- Le système d'alarme "Fail Safe" protège contre les problèmes causés par une panne d'alimentation ou une interruption du signal
- ON, OFF manuel et contrôle de dosage automatique sélectionnable pour dosage alcalin et acide avec indicateur.
Système d'Alarme "Fail Safe"
Le système d’alarme "Fail Safe" exclusif de Hanna protège contre les problèmes causés par une panne d’alimentation ou une interruption du signal, risques typiques dans les environnements industriels. Une condition d'alarme est indiquée par une LED rouge, située directement sur le panneau avant du contrôleur.
Protection contre les heures supplémentaires
Le HI8711 intègre une protection doseuse réglable pour les heures supplémentaires de 5 à 60 minutes. Si le dosage dépasse le temps sélectionné, l'alarme sera déclenchée et le contact de dosage se désactivera. Cette fonction peut être activée ou désactivée.
Connexions de sortie et d'entrée
Chaque modèle accepte soit une entrée directe d'une électrode pH ou Redox, soit d'un émetteur via une entrée 4-20 mA. L'instrument fournit également des bornes de sortie et d'entrée de puissance ± 5 V pour les électrodes amplifiées. De plus, vous pouvez choisir la configuration de sortie pour connecter un enregistreur ou un automate, entre 0-20 ou 4-20 mA.
Test d'autodiagnostic
Les fonctions d'autodiagnostic intégrées permettent à l'utilisateur de vérifier et de dépanner tout dysfonctionnement. Les fonctions sont effectuées via les touches du panneau avant pour isoler la cause du dysfonctionnement, qu'il soit dû à la contamination de l'électrode pH, au circuit de décalage interne ou au circuit amplificateur.
Connexion de Broche Correspondante
Prend en charge la connexion de broches d'adaptation potentielle pour éviter les problèmes typiques causés par les courants de boucle de mise à la terre, tels que les dommages progressifs de l'électrode, les mesures fluctuantes et une mauvaise régulation du processus.
Conception robuste
Un couvercle transparent et étanche aux éclaboussures protège le panneau avant.
Spécifications
|
pH Gamme |
0.0 à 14.0 pH |
|
Résolution |
0.01 % pH |
|
Précision |
± 0,02 pH (0 à 100 ° C) / ± 0,05 pH (-20 à 0 ° C) (électrode); ± 0,5% (émetteur) |
|
Compensation de température |
Fixe ou automatique avec Pt100 de -20 à 100 ° C (-4 à 212 ° F) |
|
Étalonnage |
Décalage: ± 2 pH avec trimmer OFFSET; Pente: 80 à 110% avec le trimmer SLOPE |
|
Sortie Enregistreur |
0-20 mA ou 4-20 mA (isolé) |
|
Entrée analogique |
4 à 20 mA |
|
Relais de dosage |
2A maximum (protection par fusible), 250 Vac, 30 VDC |
|
Puissance de sortie |
± 5 Vcc; Charge maximale de 150 mA pour les électrodes amplifiées |
|
Relais de consigne |
2, isolé, 2 A, max 240 V, charge résistive, 1000000 coups (non protégé par fusible) |
|
Plage de consigne |
0.00 à 14.00 pH |
|
Rétro-éclairage |
ON continu Contrôle de dosage OFF / AUTO / ON avec sélecteur |
|
Contrôle de surdosage |
Réglable, de 5 min à 60 min avec bouton ou Désactiver par sangle - sur le panneau arrière |
|
Relais d'alarme |
1, isolé, 2 A, max 240 V, charge résistive, 1000000 coups (non protégé par fusible) |
|
Gamme d'alarme |
0.2 à 3.00 pH |
|
Environnement |
-10 à 50 ° C (14 à 122 ° F); HR max 95% sans condensation |
|
Boîtier / matériel |
Corps en aluminium anodisé noir; avant et arrière avec ABS; capot avant transparent anti-éclaboussures |
|
Source de courant |
115 ou 230 Vac; 60/50 Hz |
|
Dimensions |
141 x 69 mm (5.6 x 2.7'') |
|
Poids |
1 kg (2.2 lb.) |
