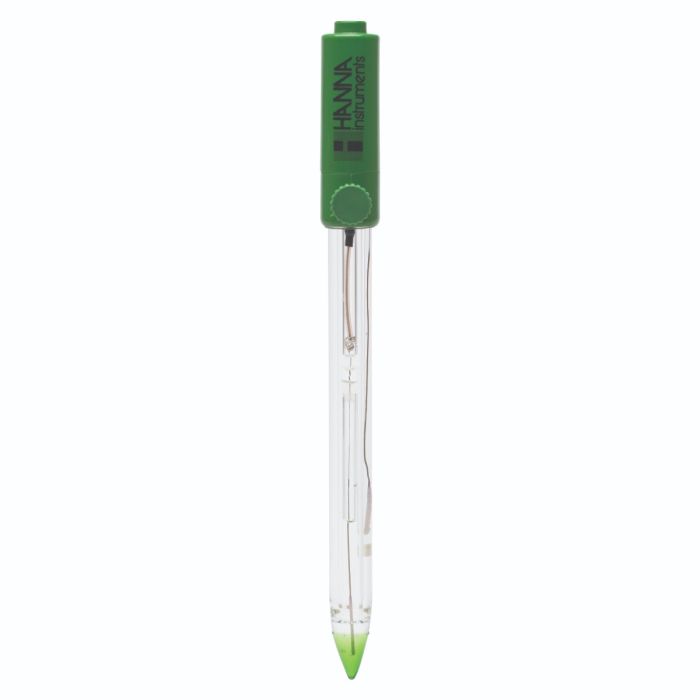

Électrode de pH avec pointe conique et connecteur BNC

Hanna Instruments propose une grande variété d'électrodes de pH conçues pour de nombreuses applications différentes. Le type de verre utilisé pour détecter le pH, la forme de l'ampoule, le matériau du corps, le type de jonction, le type de référence et l'électrolyte utilisé ne sont que quelques-unes des considérations de conception.

Le HI1053B utilise du verre basse température (BT), une ampoule conique, un corps en verre, une triple jonction céramique et est rechargeable avec 3,5 M KCl.

Formulation De Verre À Basse Temperature

Une électrode de pH standard utilise un verre à usage général (UG) qui a une résistance de 100 mégaohms à 25°C. Le HI1053B utilise du verre BT (basse température) qui a une résistance d'environ 50 mégaohms à 25°C. Lorsque la température du verre diminue dans l'échantillon, la résistance du verre BT se rapproche de celle du verre UG. Si vous utilisez du verre UG, la résistance augmenterait au-dessus de la plage optimale, ce qui entraînerait une augmentation de l'impédance et affecterait finalement la mesure. Le HI1053B peut être utilisé avec des échantillons qui mesurent de -5 à 100°C.

Pointe Conique En Verre

La conception de la pointe conique permet la pénétration dans les solides, les semi-solides et les émulsions pour la mesure directe du pH dans les produits alimentaires, le sol et les émulsions comme les crèmes pour les mains.

Corps En Verre

Le corps en verre est idéal pour une utilisation en laboratoire. Le verre résiste à de nombreux produits chimiques agressifs et se nettoie facilement. Le corps en verre permet également un transfert rapide de chaleur vers l'électrolyte de référence interne. Les mV générés par la cellule de référence dépendent de la température. Plus l'électrode atteint rapidement l'équilibre, plus le potentiel de référence est stable.

Triple Jonction Céramique

La triple jonction céramique permet un débit plus élevé d'électrolyte de la cellule de référence dans la solution. Une électrode de pH standard utilisera une seule jonction en céramique qui permet à 15 à 20 µL/heure d'électrolyte de s'écouler ; le HI1053B a trois jonctions en céramique, permettant à 40 à 50 µL/heure d'électrolyte de s'écouler. Ce débit élevé permet une réponse plus rapide de l'électrode et une mesure plus stable dans des solutions visqueuses ou des échantillons de faible conductivité.

Référence à double junction

Une électrode à double jonction possède un compartiment interne entourant le fil de référence. Les ions argent sont présents dans l'électrolyte du compartiment interne, qui abrite le fil de référence Ag/AgCl ; l'électrolyte à l'extérieur de ce compartiment est sans argent. La conception à double jonction signifie que pratiquement aucun argent de l'électrode ne pénètre dans l'échantillon. Cette conception permet la mesure dans des applications où les ions d'argent dans l'échantillon sont indésirables ou pour des échantillons qui contiennent des sulfures qui peuvent provoquer la précipitation de l'argent et obstruer la jonction. Le colmatage de la jonction entraînera des lectures dérivantes et erratiques.

Rechargeable

Le HI1053B est une sonde rechargeable. Comme il s'agit d'une électrode de pH à double jonction, la solution de remplissage est le HI7082 3,5 M KCl. Cette solution ne contient pas d'argent qui est nécessaire pour les solutions de remplissage d'électrode à jonction unique.

Connecteur BNC

Le HI1053B utilise un connecteur BNC. Ce type de connecteur est universel dans la mesure où il peut être utilisé sur n'importe quel pH-mètre disposant d'une entrée de sonde BNC femelle. Les autres types de connecteurs incluent les connecteurs DIN, à vis, en T et 3,5 mm, pour n'en nommer que quelques-uns. Ces types de connecteurs ont tendance à être exclusifs pour un type particulier de compteur et ne sont pas interchangeables.



Électrodes De Ph À Jonction Simple Ou À Double Jonction





Les électrodes conventionnelles sont normalement à simple jonction. Comme illustré par la figure ci-dessus, ces électrodes n'ont qu'une seule jonction entre le fil de référence interne et la solution externe. Dans des conditions défavorables, telles que des solutions à haute pression, à haute température, très acides ou alcalines, le flux positif de l'électrolyte à travers la jonction est souvent inversé, ce qui entraîne la pénétration de la solution d'échantillon dans le compartiment de référence. Si cela n'est pas vérifié, l'électrode de référence peut être contaminée, entraînant une défaillance complète de l'électrode. Un autre problème potentiel avec les électrodes à jonction unique est le colmatage de la jonction dû à la précipitation de chlorure d'argent (AgCl). L'argent peut facilement précipiter dans les échantillons contenant du tampon Tris ou des métaux lourds. Lorsque la solution d'électrolyte entre en contact avec l'échantillon, un peu d'AgCl va précipiter sur la face externe de la jonction. Le résultat est des lectures dérivantes obtenues à partir du capteur.

Le système à double jonction de Hanna, comme son nom l'indique, comporte deux jonctions, dont une seule est en contact avec l'échantillon, comme le montre la figure. Dans des conditions défavorables, la même tendance à la pénétration de l'échantillon est évidente. Cependant, comme le système d'électrodes de référence est séparé physiquement de la zone d'électrolyte intermédiaire, la contamination de l'électrode est minimisée. La probabilité de colmatage de la jonction est également réduite avec une électrode à double jonction puisque la cellule de référence externe utilise une solution de remplissage « sans argent ». Puisqu'il n'y a pas d'argent présent, il n'y a pas de formation de précipité pour obstruer la jonction.



Spécification

SKU	HI1053B
Nom du produit	Électrode de pH avec pointe conique et connecteur BNC - HI1053B
Devis requis	Oui
Gamme de mesure	pH
Type de cellule de référence	double, Ag/AgCl
Type de jonction/débit	céramique, triple / 40-50 μL/h
Recharge d'électrolyte	3.5M KCl
Matériau du corps	verre
Pointe/Forme	conique (12 x 12 mm)
Épingle assortie	non
Max. Pression	0,1 bar
Gamme de température de fonctionnement	-5 à 100°C (23 à 212°F) - BT
Longueur du corps/Longueur totale	120 mm / 175.5 mm
Capteur de température	non
Diamètre extérieur	12 mm
Câble	coaxiale; 1 m (3.3’)
Type de connecteur	BNC
Amplificateur	non
Utilisation recommandée	émulsions, graisses et crèmes, solutions à faible conductivité, eau potable, produits semi-solides, échantillons de sol
