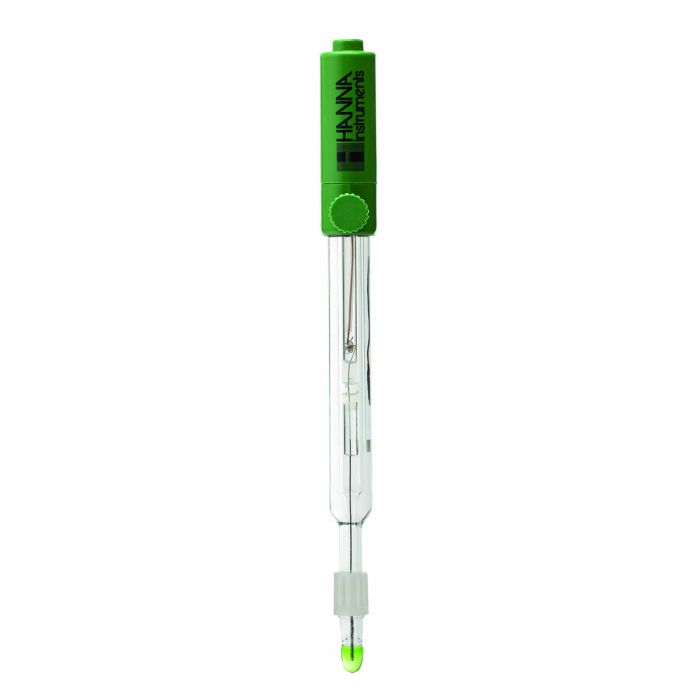

Électrode de pH avec système de prévention du colmatage (CPS™) et connecteur BNC

Hanna Instruments propose une grande variété d'électrodes de pH conçues pour de nombreuses applications différentes. Le type de verre utilisé pour détecter le pH, la forme de l'ampoule, le matériau du corps, le type de jonction, le type de référence et l'électrolyte utilisé ne sont que quelques-unes des considérations de conception.

Le HI1048B utilise du verre à usage général (UG), une ampoule sphérique, un corps en verre, une jonction de manchon avec la technologie CPS ™, une double jonction et est rechargeable avec 3,5 M KCl, ce qui le rend idéal pour le moût de vin, le jus et d'autres échantillons à haute teneur en solides .

Formulation De Verre À Usage General

Le verre à usage général (UG), comme son nom l'indique, est une formulation de verre standard utilisée pour un usage général. Une électrode de pH avec verre UG aura une résistance de 100 mégaohms à 25°C et est adaptée pour mesurer le pH d'échantillons à température ambiante. Le HI1048B peut être utilisé avec des échantillons qui mesurent de 0 à 80°C.

Pointe En Verre Sphérique

La conception de la pointe de forme sphérique permet une large zone de contact avec l'échantillon mesuré. Cela permet une réponse plus rapide des électrodes avec un degré de stabilité plus élevé.

Jonction De Manchon CPS

La technologie Clogging Prevention System (CPS) est une innovation pour l'amélioration des mesures de pH dans les échantillons à haute teneur en solides. Les électrodes de pH conventionnelles utilisent des jonctions en céramique qui peuvent se boucher rapidement lorsqu'elles sont utilisées dans des échantillons à forte teneur en solides tels que le moût de vin ou le jus. Lorsque la jonction est colmatée, l'électrode ne fonctionne pas. La technologie CPS utilise la porosité du verre dépoli couplée à un manchon en PTFE pour éviter le colmatage de la jonction. Le verre dépoli permet le bon écoulement du liquide, tandis que le manchon en PTFE repousse les solides. Par conséquent, les électrodes de pH dotées de la technologie CPS mettent jusqu'à 20 fois plus de temps à s'encrasser que les électrodes conventionnelles.

Référence à Double Jonction

Une électrode à double jonction possède un compartiment interne entourant le fil de référence. Les ions argent sont présents dans l'électrolyte du compartiment interne, qui abrite le fil de référence Ag/AgCl ; l'électrolyte à l'extérieur de ce compartiment est sans argent. La conception à double jonction signifie que pratiquement aucun argent de l'électrode ne pénètre dans l'échantillon. Cette conception permet la mesure dans des applications où les ions d'argent dans l'échantillon sont indésirables ou pour des échantillons qui contiennent des sulfures qui peuvent faire précipiter l'argent et obstruer la jonction. Le colmatage de la jonction entraînera des lectures dérivantes et erratiques.

Rechargeable

Le HI1048B est une sonde rechargeable. Comme il s'agit d'une électrode de pH à double jonction, la solution de remplissage est le HI7082 3,5 M KCl. Cette solution ne contient pas d'argent comme avec les solutions de remplissage d'électrode à jonction unique.

Corps D'électrode En Verre

Le corps en verre est idéal pour une utilisation en laboratoire. Le verre résiste à de nombreux produits chimiques agressifs et se nettoie facilement. Le corps en verre permet également un transfert rapide de chaleur vers l'électrolyte de référence interne. Les mV générés par la cellule de référence dépendent de la température. Plus l'équilibre est rapide, plus le potentiel de référence est stable.

Connecteur BNC

Le HI1048B dispose d'un connecteur BNC. Ce type de connecteur est universel dans la mesure où il peut être utilisé sur n'importe quel pH-mètre disposant d'une entrée de sonde BNC femelle. Les autres types de connecteurs incluent les connecteurs DIN, à vis, en T et 3,5 mm, pour n'en nommer que quelques-uns. Ces types de connecteurs ont tendance à être exclusifs pour un type particulier de compteur et ne sont pas interchangeables.



Électrodes De pH À Jonction Simple Ou À Double Jonction

Les électrodes conventionnelles sont normalement à simple jonction. Comme illustré par la figure ci-dessus, ces électrodes n'ont qu'une seule jonction entre le fil de référence interne et la solution externe. Dans des conditions défavorables, telles que des solutions à haute pression, à haute température, très acides ou alcalines, le flux positif de l'électrolyte à travers la jonction est souvent inversé, ce qui entraîne la pénétration de la solution d'échantillon dans le compartiment de référence. Si cela n'est pas vérifié, l'électrode de référence peut être contaminée, entraînant une défaillance complète de l'électrode. Un autre problème potentiel avec les électrodes à jonction unique est le colmatage de la jonction dû à la précipitation de chlorure d'argent (AgCl). L'argent peut facilement précipiter dans les échantillons contenant du tampon Tris ou des métaux lourds. Lorsque la solution d'électrolyte entre en contact avec l'échantillon, un peu d'AgCl va précipiter sur la face externe de la jonction. Le résultat est des lectures dérivantes obtenues à partir du capteur.

Le système à double jonction de Hanna, comme son nom l'indique, comporte deux jonctions, dont une seule est en contact avec l'échantillon, comme le montre la figure. Dans des conditions défavorables, la même tendance à la pénétration de l'échantillon est évidente. Cependant, comme le système d'électrodes de référence est séparé physiquement de la zone d'électrolyte intermédiaire, la contamination de l'électrode est minimisée. La probabilité de colmatage de la jonction est également réduite avec une électrode à double jonction puisque la cellule de référence externe utilise une solution de remplissage « sans argent ». Puisqu'il n'y a pas d'argent présent, il n'y a pas de formation de précipité pour obstruer la jonction.



Spécification

SKU	HI1048B
Nom du produit	Électrode de pH avec système de prévention du colmatage (CPS™) et connecteur BNC - HI1048B
Devis requis	Oui
Gamme de mesure	pH
Type de cellule de référence	double, Ag/AgCl
Type de jonction/débit	ouvert, technologie CPS
Recharge d'électrolyte	3,5 M KCl
Matériau du corps	verre
Astuce / Forme	dôme (dia
Épingle assortie	Non
Max. Pression	0,1 bar
Plage de température de fonctionnement	0 à 80°C (32 à 176°F) - UG
Longueur du corps/Longueur totale	120 mm / 175,5 mm
Capteur de température	Non
Diamètre extérieur	12 millimètres
Câble	coaxial; 1 m (3,3')
Type de connecteur	BNC
Amplificateur	Non
Utilisation recommandée	jus, moût, vin
