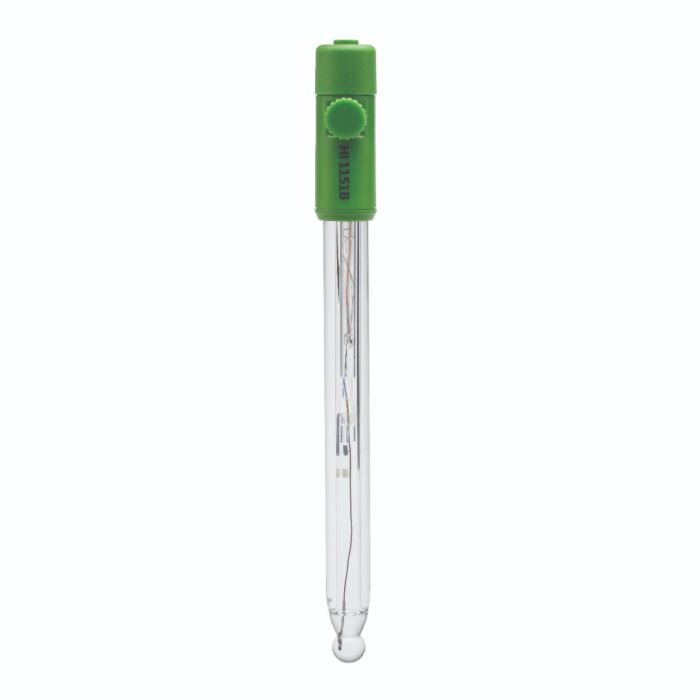

Électrode De pH Combinée Rechargeable Pour Titrage Non Aqueux

Hanna Instruments propose une grande variété d'électrodes de pH conçues pour de nombreuses applications différentes. Le type de verre utilisé pour détecter le pH, la forme de l'ampoule, le matériau du corps, le type de jonction, le type de référence et l'électrolyte utilisé ne sont que quelques-unes des considérations de conception.

Le HI1151B utilise du verre haute température (HT), une ampoule sphérique, un corps en verre, une fritte céramique simple, une double jonction et est rechargeable avec 3,5 M KCl.

Formulation De Verre Haute Température

La mesure du pH à des températures très élevées est préjudiciable à l'ampoule de verre sensible et raccourcira la durée de vie de celle-ci. Une électrode de pH avec du verre à usage général (UG) aura une résistance de 100 mégaohms à 25°C tandis que la résistance du verre HT est d'environ 400 mégaohms à 25°C. Comme le HI1151B est utilisé à des températures élevées, la résistance diminue pour se rapprocher de celle du verre UG. Le HI1151B peut être utilisé avec des échantillons qui mesurent de 0 à 100°C.

Pointe En Verre Sphérique

L'ampoule sphérique est à usage général. D'autres formes de pointe incluent une pointe conique pour la pénétration et une pointe plate pour les mesures de surface.

Corps En Verre

Le corps en verre est idéal pour une utilisation en laboratoire. Le verre résiste à de nombreux produits chimiques agressifs et se nettoie facilement. Le corps en verre permet également un transfert rapide de chaleur vers l'électrolyte de référence interne. Les mV générés par la cellule de référence dépendent de la température. Plus l'électrode atteint rapidement l'équilibre, plus le potentiel de référence est stable. Les joints internes en Santoprene isolent la connexion du fil indicateur de l'électrode interne pour une durabilité durable contre les solvants. Pour protéger davantage la partie interne de l'électrode de pH, une résine est utilisée pour renforcer les joints en Santoprene.

Référence Simple En Céramique À Double Jonction

Le HI1151B est une conception à double jonction. Les électrodes de pH sont disponibles en simple ou double jonction. Voir ci-dessous pour une description complète des différences. La jonction également connue sous le nom de pont de sel est un composant nécessaire du circuit électrique. Le mouvement des ions doit circuler à travers la jonction pour une lecture stable. La référence extérieure comporte une seule fritte céramique. La céramique est un matériau poreux qui fusionne facilement avec le corps en verre et a un coefficient de dilatation similaire. Une seule jonction céramique a un débit de 15-20 μL/heure. D'autres types de jonctions sont disponibles avec des débits plus élevés et fabriqués avec différents matériaux.

Rechargeable

Le HI1151B est une sonde rechargeable. Puisqu'il s'agit d'une électrode de pH à double jonction, la solution de remplissage est le HI7082 3,5 M KCl. Cette solution ne contient pas d'argent comme avec une électrode à jonction unique. L'absence d'argent empêchera tout précipité d'argent de se former à la surface de la jonction et de l'obstruer. Le colmatage de la jonction entraînera des lectures dérivantes et erratiques. Le bouchon en polypropylène offre une haute résistance chimique.

Connecteur BNC

Le HI1151B utilise un connecteur BNC. Ce type de connecteur est universel dans la mesure où il peut être utilisé sur n'importe quel pH-mètre disposant d'une entrée de sonde BNC femelle. Les autres types de connecteurs incluent les connecteurs DIN, à vis, en T et 3,5 mm, pour n'en nommer que quelques-uns. Ces types de connecteurs ont tendance à être exclusifs pour un type particulier de compteur et ne sont pas interchangeables.

Électrodes De pH À Jonction Simple Ou À Double Jonction

Les électrodes conventionnelles sont normalement à simple jonction. Comme illustré par la figure ci-dessus, ces électrodes n'ont qu'une seule jonction entre le fil de référence interne et la solution externe. Dans des conditions défavorables, telles que des solutions à haute pression, à haute température, très acides ou alcalines, le flux positif de l'électrolyte à travers la jonction est souvent inversé, ce qui entraîne la pénétration de la solution d'échantillon dans le compartiment de référence. Si cela n'est pas vérifié, l'électrode de référence peut être contaminée, entraînant une défaillance complète de l'électrode. Un autre problème potentiel avec les électrodes à jonction unique est le colmatage de la jonction dû à la précipitation de chlorure d'argent (AgCl). L'argent peut facilement précipiter dans les échantillons contenant du tampon Tris ou des métaux lourds. Lorsque la solution d'électrolyte entre en contact avec l'échantillon, un peu d'AgCl va précipiter sur la face externe de la jonction. Le résultat est des lectures dérivantes obtenues à partir du capteur.

Le système à double jonction de Hanna, comme son nom l'indique, comporte deux jonctions, dont une seule est en contact avec l'échantillon, comme le montre la figure. Dans des conditions défavorables, la même tendance à la pénétration de l'échantillon est évidente. Cependant, comme le système d'électrodes de référence est séparé physiquement de la zone d'électrolyte intermédiaire, la contamination de l'électrode est minimisée. La probabilité de colmatage de la jonction est également réduite avec une électrode à double jonction puisque la cellule de référence externe utilise une solution de remplissage « sans argent ». Puisqu'il n'y a pas d'argent présent, il n'y a pas de précipité qui peut se former pour obstruer la jonction.



Spécification



Nom de la spécification	Détail
SKU	HI1151B
Description	électrode de pH combinée rechargeable
Référence	double, Ag/AgCl
Jonction / Débit	céramique, simple / 15-20 µL/h
Électrolyte	–
Pression maximale	0,1 bar
Gamme	pH : 0 à 13
Température de fonctionnement recommandée	0 à 100°C (32 à 212°F) — HT
Astuce / Forme	sphérique (diamètre : 9,5 mm)
Capteur de température	non
Amplificateur	non
Matériau du corps	verre
Câble	coaxial; 1 m (3,3')
Utilisation recommandée	titrage non aqueux
Connecteur	BNC
