Électrode de pH numérique pour semi-solides et émulsions - HI10530

Hanna Instruments propose une grande variété d'électrodes de pH conçues pour de nombreuses applications différentes. Le type de verre utilisé pour détecter le pH, la forme de l'ampoule, le matériau du corps, le type de jonction, le type de référence et l'électrolyte utilisé ne sont que quelques-unes des considérations de la conception.

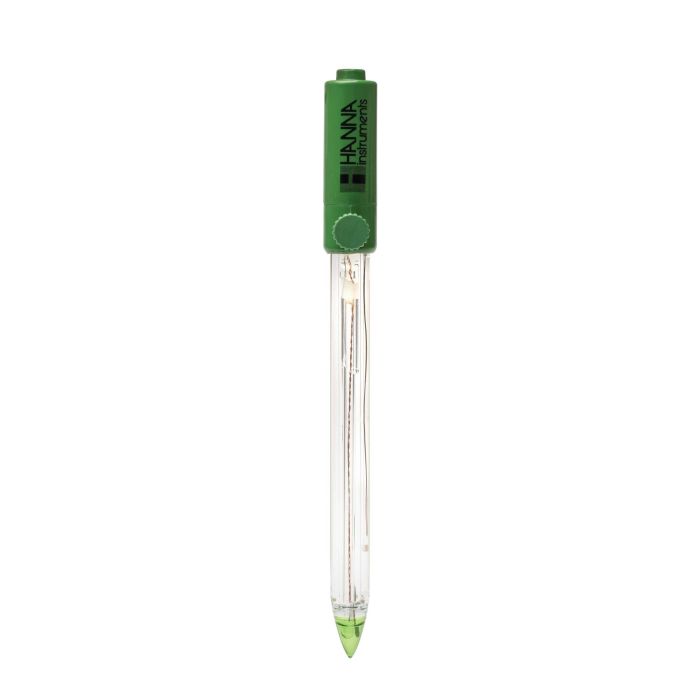

Le HI10530 est une électrode numérique qui a du verre basse température (BT), une ampoule conique, un corps en verre, une triple jonction céramique et est rechargeable avec 3,5 M KCl.

Micropuce intégrée

La puce intégrée enregistre le type de capteur, le numéro de série et les informations d'étalonnage, y compris la date, l'heure, le décalage, la pente, l'état de la sonde et les tampons utilisés. Edge® récupère automatiquement ces informations une fois l’électrode branchée. La possibilité de transférer des informations permet de remplacer à chaud les sondes sans avoir à recalibrer. Toutes les mesures de pH sont effectuées à l'intérieur de l'électrode et transférées numériquement au compteur. Ceci résout tous les problèmes de bruit associés au système de mesure analogique à haute impédance traditionnel. Le bruit électrique peut être généré par un capteur de température intégré et lorsque vous travaillez dans un environnement humide.

Formulation de verre à basse température

La mesure du pH à très haute température est préjudiciable à l'ampoule de verre sensible et en raccourcira la durée de vie. Une électrode de pH avec un verre à usage général (UG) aura une résistance de 100 mégohms à 25 ° C tandis que la résistance du verre LT est d'environ 50 mégohms à 25 ° C. À mesure que la température du verre diminue dans l'échantillon, la résistance du verre BT se rapprochera de celle du verre UG. Si vous utilisez du verre UG, la résistance augmenterait au-dessus de la plage optimale, entraînant une augmentation de l'impédance et affectant finalement la mesure. Le HI10530 peut être utilisé avec des échantillons entre -5 et 100 ° C.

Pointe de verre conique

La conception de la pointe conique permet une pénétration dans les solides, semi-solides et émulsions pour la mesure directe du pH dans les produits alimentaires, le sol et les émulsions comme les crèmes pour les mains.

Corps en verre

Le corps en verre est idéal pour une utilisation en laboratoire. Le verre résiste à de nombreux produits chimiques corrosifs et se nettoie facilement. Le corps en verre permet également un transfert rapide de la chaleur vers l'électrolyte de référence interne. Le mV généré par la cellule de référence dépend de la température. Plus l'équilibre est rapide, plus le potentiel de référence est stable.

Capteur de température intégré

Le HI10530 dispose d'un capteur de température à thermistance intégré qui se trouve à l'extrémité de l'électrode de pH indicatrice. Un capteur de température à thermistance fournit une lecture de température de haute précision et doit être aussi proche que possible de l'électrode de pH indicatrice afin de compenser l'effet de la température sur le potentiel de la membrane. En ayant une lecture précise, il est possible de fournir une lecture précise compensée en température.

Jonction Triple Céramique

La triple jonction céramique permet un débit d'électrolyte plus rapide de la référence dans la solution. Une électrode de pH standard utilisera une seule jonction céramique qui permet à 15 à 20 µL / heure d'électrolyte de s'écouler; le HI10530 a trois jonctions céramiques, permettant à 40 à 50 µl / heure d'électrolyte de s'écouler. Ce débit élevé fournit une réponse plus rapide des électrodes et une mesure plus stable dans les solutions visqueuses ou les échantillons de faible conductivité, tels que l'eau pure, où un long temps de stabilisation est souvent observé.

Référence de jonction double

Une électrode à double jonction comporte un compartiment interne entourant le fil de référence. Les ions d'argent sont présents dans l'électrolyte du compartiment interne, qui abrite le fil de référence Ag / AgCl; l'électrolyte à l'extérieur de ce compartiment est sans argent. La conception à double jonction signifie que pratiquement aucun argent de l'électrode n'entre dans l'échantillon. Cette conception permet la mesure dans des applications où les ions argent dans l'échantillon ne sont pas souhaitables ou pour des échantillons contenant des sulfures qui peuvent provoquer la précipitation de l'argent et obstruer la jonction. Le colmatage de la jonction entraînera des lectures erratiques et erratiques.

Rechargeable

Le HI10530 est une sonde rechargeable. Comme il s’agit d’une électrode de pH à double jonction, la solution de remplissage est le HI7082 3,5 M KCl. Cette solution ne contient pas d'argent comme avec une seule électrode de jonction.

Connecteur 3.5 mm

Le HI10530 utilise un connecteur de 3,5 mm qui rend la fixation et le retrait de la sonde simples et faciles. Ce type de connecteur est propriétaire des compteurs utilisant des électrodes numériques.

Les électrodes conventionnelles sont normalement à simple jonction. Comme le montre la figure ci-dessus, ces électrodes ne comportent qu'une seule jonction entre le fil de référence interne et la solution externe. Dans des conditions défavorables, telles que des solutions à haute pression, à haute température, fortement acides ou alcalines, le flux positif de l'électrolyte à travers la jonction est souvent inversé, ce qui entraîne l'entrée de la solution échantillon dans le compartiment de référence. Si cette case n'est pas cochée, l'électrode de référence peut être contaminée, entrainant une défaillance complète de l'électrode. Un autre problème potentiel avec les électrodes à simple jonction est le colmatage de la jonction en raison de la précipitation de chlorure d’argent (AgCl). L'argent peut facilement précipiter dans les échantillons contenant du tampon Tris ou des métaux lourds. Lorsque la solution électrolytique entre en contact avec l'échantillon, de l'AgCl précipite sur la face externe de la jonction. Le résultat est des lectures dérivantes obtenues à partir du capteur.

Le système de double jonction de Hanna, comme son nom l’indique, comporte deux jonctions, dont une seule est en contact avec l’échantillon, comme indiqué sur la figure. Dans des conditions défavorables, la même tendance à la pénétration des échantillons est évidente. Cependant, étant donné que le système d'électrodes de référence est séparé physiquement de la zone d'électrolyte intermédiaire, la contamination de l'électrode est minimisée. Le risque de colmatage de la jonction est également réduit avec une électrode à double jonction car la cellule de référence externe utilise une solution de remplissage «sans argent». Puisqu'il n'y a pas d'argent présent, aucun précipité ne se forme pour obstruer la jonction.
