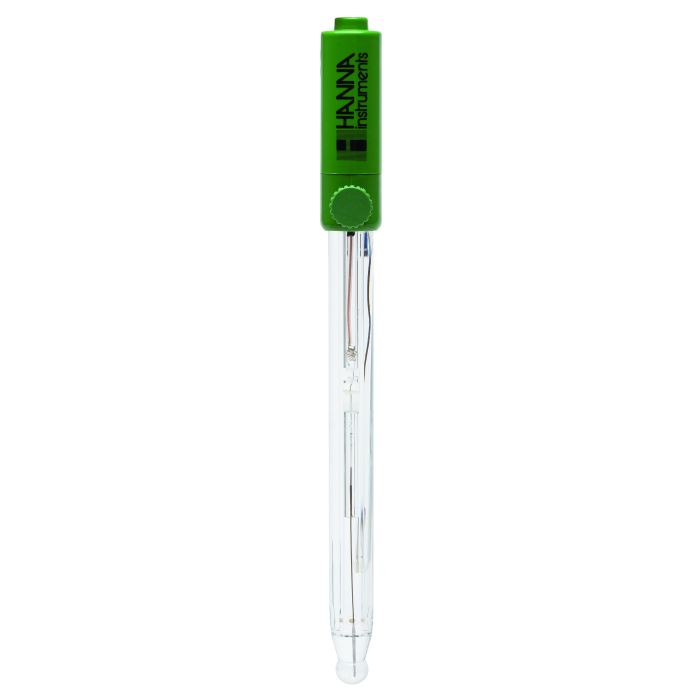

Electrode de pH rechargeable à double jonction avec connecteur BNC HI1043B

Hanna Instruments propose une grande variété d'électrodes de pH conçues pour de nombreuses applications différentes. Le type de verre utilisé pour détecter le pH, la forme de l'ampoule, le matériau du corps, le type de jonction, le type de référence et l'électrolyte utilisé ne sont que quelques-unes des considérations de la conception.

Le HI1043B utilise un verre à haute température (HT), une ampoule sphérique, un corps en verre, une double jonction en céramique et est rechargeable en KCl 3,5M.

Formulation de verre à haute température

La mesure du pH à très haute température est préjudiciable à l'ampoule de verre sensible et en raccourcira la durée de vie. Une électrode de pH avec un verre à usage général (GP) aura une résistance de 100 mégaohms à 25 ° C, tandis que la résistance du verre HT sera d’environ 400 mégaohms à 25 ° C. Lorsque le HI1043B est utilisé à des températures élevées, la résistance diminue et se rapproche de la résistance du verre UG. Le HI1043B est adapté aux échantillons de 0 à 100 ° C.

Ampoule sphérique

L'ampoule sphérique est à usage général. Les autres formes de pointe incluent un conique pour la pénétration et une pointe plate pour les mesures de surface.

Corps en verre

Le corps en verre est idéal pour une utilisation en laboratoire. Le verre résiste à de nombreux produits chimiques corrosifs et se nettoie facilement. Le corps en verre permet également un transfert rapide de chaleur vers l'électrolyte de référence interne. Le mV généré par la cellule de référence dépend de la température. Plus l'électrode atteint l'équilibre rapidement, plus le potentiel de référence est stable.

Référence de double jonction en céramique

Le HI1043B est une conception à double jonction. Les électrodes de pH sont disponibles sous forme de jonction simple ou double. Voir ci-dessous pour une description complète des différences. La jonction également appelée pont de sel est un composant nécessaire du circuit électrique. Le mouvement des ions doit traverser la jonction pour une lecture stable. La référence externe a deux frittes de céramique. La céramique est un matériau poreux qui adhère facilement au corps en verre et présente un coefficient de dilatation similaire et un débit de 40 à 50 µL / heure d'électrolyte. Ce débit élevé fournit une réponse plus rapide des électrodes et une mesure plus stable dans les solutions visqueuses ou les échantillons de faible conductivité, tels que l'eau pure, où un long temps de stabilisation est souvent observé.

Rechargeable

Le HI1043B est une sonde rechargeable. Comme il s’agit d’une électrode de pH à double jonction, la solution de remplissage est le HI7082 3,5 M KCl. Cette solution ne contient pas d'argent comme avec l'électrode à simple jonction. L'absence d'argent empêchera tout précipité d'argent de se former à la surface de la jonction et de l'encrasser. Le colmatage de la jonction entraînera des lectures dérivantes et erratiques.

Connecteur BNC

Le HI1043B possède un connecteur BNC. Ce type de connecteur est universel en ce sens qu'il peut être utilisé sur tout pH-mètre doté d'une entrée de sonde BNC femelle. Les autres types de connecteurs comprennent les connecteurs DIN, à vis, de type T et 3,5 mm, pour n'en nommer que quelques-uns. Ces autres types de connecteurs tendent à être propriétaires pour un type particulier de compteur et ne sont pas interchangeables.

Electrodes de pH à simple jonction vs à double jonction

Les électrodes conventionnelles sont normalement à simple jonction. Comme le montre la figure ci-dessus, ces électrodes ne comportent qu'une seule jonction entre le fil de référence interne et la solution externe. Dans des conditions défavorables, telles que des solutions à haute pression, à haute température, fortement acides ou alcalines, le flux positif de l'électrolyte à travers la jonction est souvent inversé, ce qui entraîne l'entrée de la solution échantillon dans le compartiment de référence. Si cette case n'est pas cochée, l'électrode de référence peut être contaminée, entrainant une défaillance complète de l'électrode. Un autre problème potentiel avec les électrodes à simple jonction est le colmatage de la jonction en raison de la précipitation de chlorure d’argent (AgCl). L'argent peut facilement précipiter dans les échantillons contenant du tampon Tris ou des métaux lourds. Lorsque la solution électrolytique entre en contact avec l'échantillon, de l'AgCl précipite sur la face externe de la jonction. Le résultat est des lectures dérivantes obtenues à partir du capteur.

Le système de double jonction de Hanna, comme son nom l’indique, comporte deux jonctions, dont une seule est en contact avec l’échantillon, comme indiqué sur la figure. Dans des conditions défavorables, la même tendance à la pénétration des échantillons est évidente. Cependant, étant donné que le système d'électrodes de référence est séparé physiquement de la zone d'électrolyte intermédiaire, la contamination de l'électrode est minimisée. Le risque de colmatage de la jonction est également réduit avec une électrode à double jonction, car la cellule de référence externe utilise une solution de remplissage «sans argent». Comme il n'y a pas d'argent présent, il n'y a pas de précipité qui puisse se former pour boucher la jonction.
