SKU
HI4430B

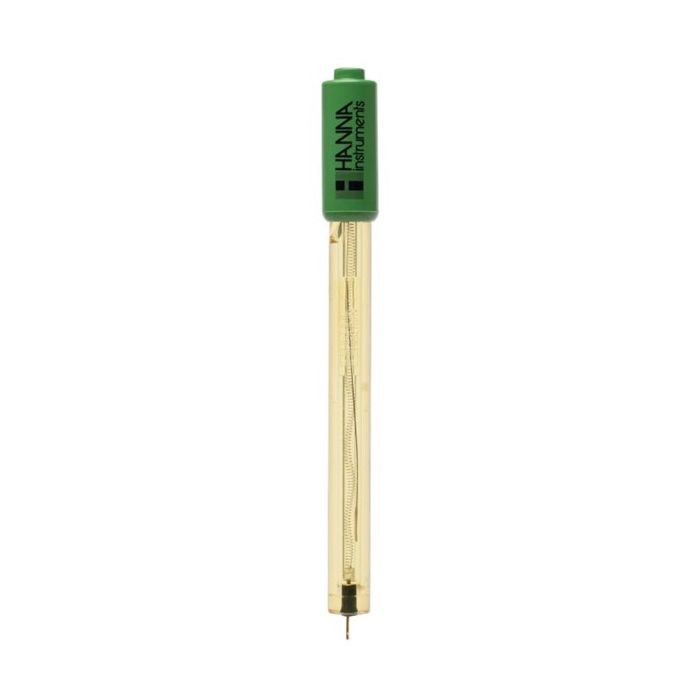

Electrode ORP remplie de gel avec contact en or et connecteur BNC - HI4430B

207,00 €
En stock

L'électrode HI4430B est une électrode ORP à corps PEI et à jonction unique avec un connecteur BNC. Cette électrode possède une jonction céramique unique dans la cellule de référence externe et la broche de détection ORP est en or. Cette conception est idéale pour les mesures ORP de l'ozone et les applications avec d'autres oxydants.

Hanna Instruments propose une grande variété d'électrodes ORP conçues pour de nombreuses applications différentes. Le type de matériau utilisé pour la tige de détection, le type de verre utilisé pour le corps, le type de jonction, le type de référence et l'électrolyte utilisé ne sont que quelques-unes des considérations de conception.



Le HI4430B utilise une broche en or, un corps en PEI, une jonction céramique simple et un électrolyte en gel.

Broche de détection en or

Le capteur ORP HI4430B est fabriqué en or. Un capteur ORP doit être chimiquement inerte ; il ne peut pas être oxydé ou réduit lui-même. Il doit également présenter les caractéristiques de surface appropriées pour favoriser l'échange rapide d'électrons, une propriété connue sous le nom de densité de courant d'échange élevée. Deux métaux nobles se sont avérés efficaces à cette fin : le platine et l'or. Le platine pur et l'or pur sont tous deux utilisés dans la construction des capteurs ORP. Le signal du capteur en or est transporté à travers le corps de l'électrode et, avec le signal de référence, est acheminé vers l'appareil de mesure.



Corps en PEI

Le corps du HI4430B est composé de résine de polyétherimide (PEI). Le corps en PEI convient à une large gamme d'applications et excelle dans les mesures sur le terrain en raison de sa durabilité. Le blindage autour de la pointe sphérique en verre minimise les ruptures dues aux chocs accidentels ou à la chute de l'électrode. Le plastique PEI est un plastique de haute qualité qui résiste à de nombreux produits chimiques agressifs.

Jonction simple en céramique

La jonction externe d'une électrode, également connue sous le nom de pont salin, est un composant nécessaire du circuit électrique. Le mouvement des ions doit passer par la jonction pour que la lecture soit régulière. La référence externe est constituée d'une seule fritte en céramique. La céramique est un matériau poreux qui est facilement fusionné avec le corps en verre et qui a un coefficient de dilatation similaire. Une jonction en céramique simple a un débit de 15 à 20 μL/heure. D'autres types de jonction sont disponibles avec des débits plus élevés et fabriqués avec des matériaux différents.



Connecteur BNC

Le HI4430B utilise un connecteur BNC. Ce type de connecteur est universel en ce sens qu'il peut être utilisé sur n'importe quel pH-mètre doté d'une entrée de sonde BNC femelle. Il existe d'autres types de connecteurs : DIN, à vis, en T et 3,5 mm, pour n'en citer que quelques-uns. Ces types de connecteurs ont tendance à être propriétaires d'un type particulier d'appareil de mesure et ne sont pas interchangeables.



Plus d'informations

SKU

HI4430B

Nom du produit

Electrode ORP remplie de gel avec contact en or et connecteur BNC - HI4430B

Devis requis

Non

Gamme de mesure

ORP

Type de cellule de référence

single, Ag/AgCl



Type de jonction/débit

céramique, simple

Type d'électrolyte

gel

Matériau du corps

PEI

Embout / Forme

épingle en or

Épingle assortie

non

Pression max. Pression max.

2 bar

Température Plage de fonctionnement

De -5 à 70°C (23 à 158°F)



Longueur du corps/longueur totale

120 mm / 163.5 mm

Capteur de température

non

Diamètre extérieur

12 mm

Câble

coaxial; 1 m (3.3’)

Type de connecteur

BNC

Amplificateur

non

Utilisation recommandée

oxidants, ozone

Type de détection ORP

Or
