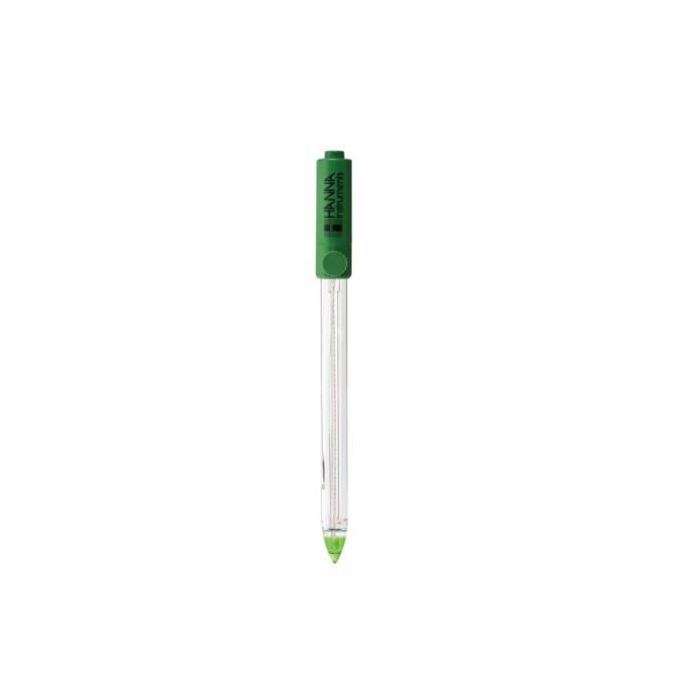

Électrode pH avec pointe conique (connecteur Quick DIN) - HI10533

Electrode pH avec pointe conique et connecteur DIN Quick Connect Hanna Instruments propose une grande variété d'électrodes de pH conçues pour de nombreuses applications différentes. Le type de verre utilisé pour détecter le pH, la forme de l'ampoule, le matériau du corps, le type de jonction, le type de référence et l'électrolyte utilisé ne sont que quelques-unes des considérations de la conception. Le HI10533 utilise du verre à basse température (BT), une ampoule conique, un corps en verre, une triple jonction en céramique et est rechargeable avec 3,5M KCl.

Formulation de verre à basse température

La mesure du pH à très haute température est préjudiciable à l'ampoule de verre sensible et en raccourcira la durée de vie. Une électrode de pH avec verre à usage général (UG) aura une résistance de 100 mégaohms à 25 ° C tandis que la résistance du verre LT est d'environ 50 mégaohms à 25 ° C. À mesure que la température du verre diminue dans l'échantillon, la résistance du verre BT se rapprochera de celle du verre UG. Si vous utilisez du verre UG, la résistance augmenterait au-dessus de la plage optimale, entraînant une augmentation de l'impédance et affectant finalement la mesure. Le HI10533 peut être utilisé avec des échantillons compris entre -5 et 100 ° C.

Pointe de verre conique

La conception de la pointe de forme conique permet la pénétration dans les solides, les semi-solides et les émulsions pour la mesure directe du pH dans les produits alimentaires, le sol et les émulsions comme les crèmes pour les mains.

Corps en verre

Le corps en verre est idéal pour une utilisation en laboratoire. Le verre résiste à de nombreux produits chimiques corrosifs et se nettoie facilement. Le corps en verre permet également un transfert rapide de chaleur vers l'électrolyte de référence interne. Le mV généré par la cellule de référence dépend de la température. Plus l'électrode atteint l'équilibre rapidement, plus le potentiel de référence est stable.

Capteur de température intégré

HI10533 dispose d'un capteur de température à thermistance intégré qui se trouve dans la pointe de l'électrode pH indicatrice. Un capteur de température à thermistance fournit une lecture de température de haute précision et doit être aussi proche que possible de l'électrode de pH indicatrice afin de compenser l'effet de la température sur le potentiel de la membrane. En ayant une lecture précise, il est possible de fournir une lecture précise compensée en température.

Jonction Triple Céramique

La triple jonction céramique permet un débit d'électrolyte plus rapide de la référence dans la solution. Une électrode de pH standard utilisera une seule jonction en céramique qui permet à 15 à 20 µL / heure d'électrolyte de s'écouler; le HI10533 a trois jonctions en céramique, fournissant 40 à 50 µL / heure d'électrolyte pour s'écouler. Ce débit élevé fournit une réponse plus rapide des électrodes et une mesure plus stable dans les solutions visqueuses ou les échantillons de faible conductivité, tels que l'eau pure, où un long temps de stabilisation est souvent observé.

Référence de jonction double

Une électrode à double jonction comporte un compartiment interne entourant le fil de référence. Les ions d'argent sont présents dans l'électrolyte du compartiment interne, qui abrite le fil de référence Ag / AgCl; l'électrolyte à l'extérieur de ce compartiment est sans argent. La conception à double jonction signifie que pratiquement aucun argent de l'électrode n'entre dans l'échantillon. Cette conception permet la mesure dans des applications où les ions argent dans l'échantillon ne sont pas souhaitables ou pour des échantillons contenant des sulfures qui peuvent provoquer la précipitation de l'argent et obstruer la jonction. Le colmatage de la jonction entraînera des lectures dérivantes et erratiques.

Rechargeable

La HI10533 est une électrode de pH rechargeable avec pointe conique. Puisqu'il s'agit d'une électrode de pH à double jonction, la solution de remplissage est le HI7082 3.5M KCl. Cette solution ne contient pas d'argent comme avec les solutions de remplissage d'électrode à jonction unique.

Connecteur DIN à connexion rapide

L'électrode de pH HI10533 à pointe conique utilise un connecteur Quick Connect DIN qui facilite la fixation et le retrait de la sonde. Ce type de connecteur est la propriété du compteur. Les compteurs compatibles incluent le HI98190.

Electrodes de pH à simple jonction vs à double jonction

Les électrodes conventionnelles sont normalement à simple jonction. Comme le montre la figure ci-dessus, ces électrodes ne comportent qu'une seule jonction entre le fil de référence interne et la solution externe. Dans des conditions défavorables, telles que des solutions à haute pression, à haute température, fortement acides ou alcalines, le flux positif de l'électrolyte à travers la jonction est souvent inversé, ce qui entraîne l'entrée de la solution échantillon dans le compartiment de référence. Si cette case n'est pas cochée, l'électrode de référence peut être contaminée, entrainant une défaillance complète de l'électrode. Un autre problème potentiel avec les électrodes à simple jonction est le colmatage de la jonction en raison de la précipitation de chlorure d’argent (AgCl). L'argent peut facilement précipiter dans les échantillons contenant du tampon Tris ou des métaux lourds. Lorsque la solution électrolytique entre en contact avec l'échantillon, de l'AgCl précipite sur la face externe de la jonction. Le résultat est des lectures dérivantes obtenues à partir du capteur. Le système de double jonction de Hanna, comme son nom l’indique, comporte deux jonctions, dont une seule est en contact avec l’échantillon, comme indiqué sur la figure. Dans des conditions défavorables, la même tendance à la pénétration des échantillons est évidente. Cependant, étant donné que le système d'électrodes de référence est séparé physiquement de la zone d'électrolyte intermédiaire, la contamination de l'électrode est minimisée. Le risque de colmatage de la jonction est également réduit avec une électrode à double jonction car la cellule de référence externe utilise une solution de remplissage «sans argent». Puisqu'il n'y a pas d'argent présent, aucun précipité ne se forme pour obstruer la jonction.

Spécification
