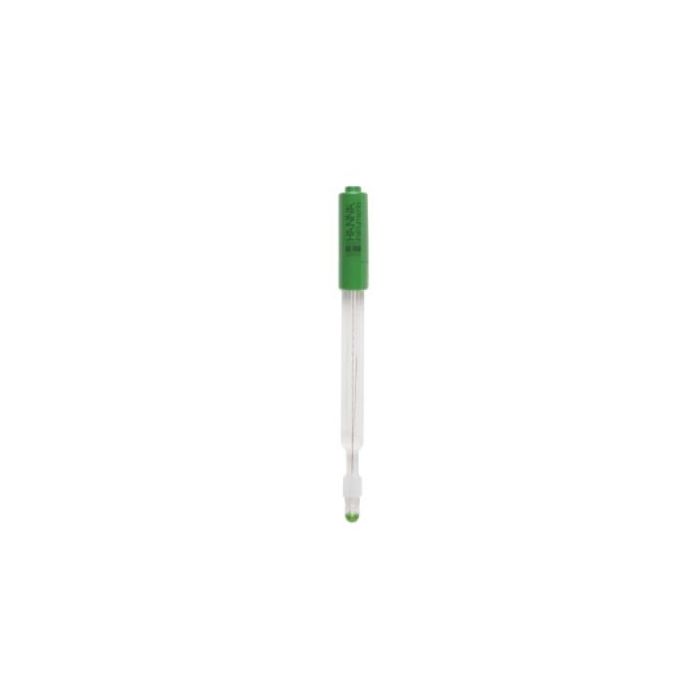

Electrode pH avec système de prévention du colmatage (CPS ™) - FC10483

Le HI10483 utilise un verre à usage général (UG), une ampoule sphérique, un corps en verre, une jonction de manchon avec la technologie CPS, une double jonction et est rechargeable avec 3,5 M KCl, ce qui le rend idéal pour le moût de vin, le jus et d'autres échantillons à haute teneur en solides.

Formulation de verre à usage général

Le verre à usage général, comme son nom l'indique, est une formulation de verre standard qui est utilisée pour un usage général. Une électrode de pH avec verre à usage général (UG) aura une résistance de 100 mégaohms à 25 ° C et convient pour mesurer le pH d'échantillons à température ambiante. Le HI10483 peut être utilisé avec des échantillons mesurant de 0 à 80 ° C.

Pointe de verre sphérique

La forme de l'embout de forme sphérique permet une large zone de contact avec l'échantillon mesuré. Cela permet une réponse plus rapide des électrodes avec un degré de stabilité plus élevé.

Jonction des manches CPS

La technologie CPS ™ (Clogging Prevention System) est une innovation pour l'amélioration des mesures de pH dans les échantillons à haute teneur en solides. Les électrodes de pH conventionnelles utilisent des jonctions en céramique qui peuvent se boucher rapidement lorsqu'elles sont utilisées dans des échantillons à forte teneur en solides tels que le moût de vin ou le jus. Lorsque la jonction est bouchée, l'électrode ne fonctionne pas. La technologie CPS utilise la porosité du verre dépoli couplée à un manchon en PTFE pour éviter le colmatage de la jonction. Le verre dépoli permet une bonne circulation du liquide, tandis que le manchon en PTFE repousse les solides. En conséquence, les électrodes de pH avec la technologie SPC prennent jusqu'à 20 fois plus de temps pour s'encrasser que les électrodes conventionnelles.

Référence de jonction double

Une électrode à double jonction possède un compartiment interne entourant le fil de référence Quick DIN. Les ions d'argent sont présents dans l'électrolyte du compartiment interne, qui abrite le fil de référence Ag / AgCl; l'électrolyte à l'extérieur de ce compartiment est sans argent. La conception à double jonction signifie que pratiquement aucun argent de l'électrode n'entre dans l'échantillon. Cette conception permet la mesure dans des applications où les ions argent dans l'échantillon ne sont pas souhaitables ou pour des échantillons contenant des sulfures qui peuvent provoquer la précipitation de l'argent et obstruer la jonction. Le colmatage de la jonction entraînera des lectures dérivantes et erratiques.

Rechargeable

Le HI10483 est une sonde rechargeable. Comme il s’agit d’une électrode de pH à double jonction, la solution de remplissage est le HI7082 3,5 M KCl. Cette solution ne contient pas d'argent comme avec l'électrode à simple jonction.

Corps d'électrode en verre

Le corps en verre est idéal pour une utilisation en laboratoire. Le verre résiste à de nombreux produits chimiques corrosifs et se nettoie facilement. Le corps en verre permet également un transfert rapide de chaleur vers l'électrolyte de référence interne. Le mV généré par la cellule de référence dépend de la température. Plus l'équilibre est rapide, plus le potentiel de référence est stable.

Connecteur DIN rapide

Le HI10483 dispose d'un connecteur Quick DIN. Ce type de connecteur est propriétaire du compteur avec lequel il doit être utilisé. Le HI10483 est l'électrode de remplacement pour le HI99111. Les autres types de connecteurs incluent BNC, type à vis, type T et 3,5 mm.

Electrodes de pH à simple jonction vs à double jonction

Les électrodes conventionnelles sont normalement à simple jonction. Comme le montre la figure ci-dessus, ces électrodes ne comportent qu'une seule jonction entre le fil de référence interne et la solution externe. Dans des conditions défavorables, telles que des solutions à haute pression, à haute température, fortement acides ou alcalines, le flux positif de l'électrolyte à travers la jonction est souvent inversé, ce qui entraîne l'entrée de la solution échantillon dans le compartiment de référence. Si cette case n'est pas cochée, l'électrode de référence peut être contaminée, entrainant une défaillance complète de l'électrode. Un autre problème potentiel avec les électrodes à simple jonction est le colmatage de la jonction en raison de la précipitation de chlorure d’argent (AgCl). L'argent peut facilement précipiter dans les échantillons contenant du tampon Tris ou des métaux lourds. Lorsque la solution électrolytique entre en contact avec l'échantillon, de l'AgCl précipite sur la face externe de la jonction. Le résultat est des lectures dérivantes obtenues à partir du capteur.

Le système de double jonction de Hanna, comme son nom l’indique, comporte deux jonctions, dont une seule est en contact avec l’échantillon, comme indiqué sur la figure. Dans des conditions défavorables, la même tendance à la pénétration des échantillons est évidente. Cependant, étant donné que le système d'électrodes de référence est séparé physiquement de la zone d'électrolyte intermédiaire, la contamination de l'électrode est minimisée. Le risque de colmatage de la jonction est également réduit avec une électrode à double jonction car la cellule de référence externe utilise une solution de remplissage «sans argent». Puisqu'il n'y a pas d'argent présent, aucun précipité ne se forme pour obstruer la jonction.
