Mesureur d'oxygène dissous de table avec sonde optique (opdo®) - HI6421

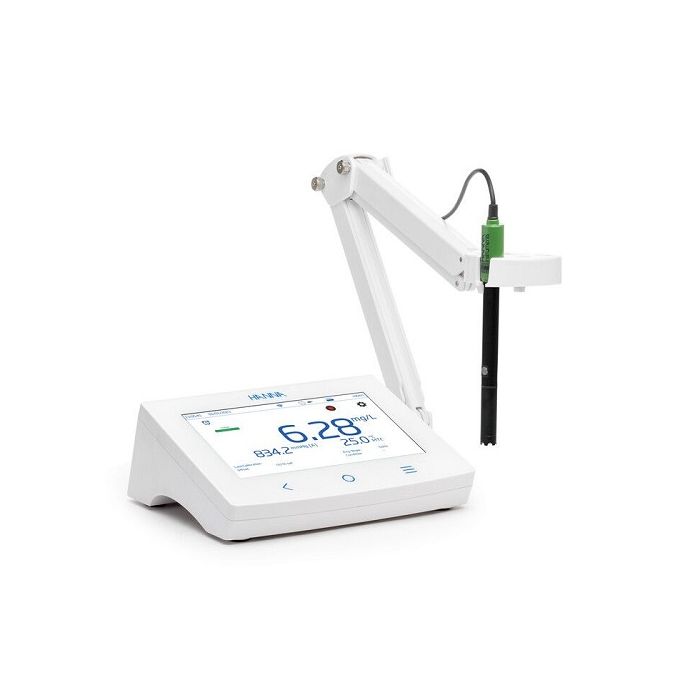

HI6421 est un compteur de paillasse profilé avec un grand écran tactile, composé d'un boîtier et d'un module intégré conçu pour les mesures d'eau douce et salée d'oxygène dissous.

HI6421 comprend la sonde optique à oxygène dissous HI7641133 de Hanna ( opdo® ) qui est basée sur le principe de l'extinction de la fluorescence. Un luminophore à base de Pt immobilisé est excité par la lumière d'une LED bleue et émet une lumière rouge. Lorsque l'oxygène interagit avec le luminophore, il réduit l'intensité et la durée de vie de la luminescence. La durée de vie de la luminescence est mesurée par un photodétecteur et est utilisée pour calculer la concentration en oxygène dissous.

La sonde est équipée de capuchons intelligents faciles à utiliser (HI764113-1) qui se verrouillent en place et contiennent des coefficients d'étalonnage préchargés qui sont automatiquement transmis à la sonde. Le Smart Cap est doté d'un luminophore sensible à l'O₂ immobilisé avec une couche protectrice noire insoluble robuste et perméable à l'oxygène. Au fil du temps, les composants optiques du capteur peuvent vieillir mais sont compensés en utilisant le signal de référence pour compenser le chemin de mesure. En conséquence, le capteur fournit des mesures d'OD précises sur de longues périodes de temps sans avoir besoin d'un étalonnage fréquent. Concentration mesurée. Les fonctionnalités supplémentaires incluent des méthodes et des calculs intégrés pour la mesure de la DBO (demande biologique en oxygène), de l'OUR (taux d'absorption d'oxygène) et du SOUR (taux de mise à jour spécifique de l'oxygène). La compensation de pression est effectuée automatiquement (baromètre intégré) ou les utilisateurs ont la possibilité de saisir manuellement la valeur requise. La pression est affichée dans des unités configurables par l'utilisateur : mmHg, mbar, kPa, inHg, psi, atm.

Fonctionnalités en un coup d'œil

Interface utilisateur

• Écran tactile capacitif de 7 pouces avec prise en charge multi-touch
• Touches de retour tactile capacitif, d'accueil et de menu système
• Des icônes et des symboles conviviaux permettent aux utilisateurs de naviguer et d'interpréter facilement les fonctions de l'instrument

L'utilisateur peut choisir entre cinq vues différentes :

• Configuration de mesure de base
• BPL simple avec informations d'étalonnage
• BPL complet avec statut de l'électrode et détails du point d'étalonnage
• Graphique interactif mis à jour en direct
• Données tabulées avec date, heure et notes

La mesure

• Mesure %Sat, mg/L, ppm (DO); mg/L, ppm (DBO); mg/L (OUR); ppm, mg/L (ACIDE)
• Les profils spécifiques à l'application permettent une mesure rapide et directe sans qu'il soit nécessaire de mettre à jour les
  paramètres du capteur et du système
• Journal actif pendant la mesure Indicateur de stabilité de la mesure (à l'aide du paramètre Critères de stabilité)
• Modes de lecture : direct et direct/auto-hold
• La compensation de température peut être automatique ou réglée manuellement
• Messages sonores et/ou d'alarme pour les mesures en dehors des limites prédéfinies
• Isolation galvanique pour la mesure

Étalonnage

• Étalonnage en un ou deux points à 0% et/ou 100% de saturation
• Étalonnage manuel en un point en mg/L ou % de saturation à l'aide d'une méthode de référence
• La mémoire non volatile enregistre les données et les paramètres

Enregistrement

• Collecte de journaux de données d'au moins 1 000 000 de points de données (avec horodatage)
• Types d'enregistrement : manuel, automatique, maintien automatique
• ID d'échantillon pour les données de maintien manuel et automatique

Fonctionnalités et services de connectivité

• Transférer les données enregistrées sur une clé USB
• Fichiers journaux contenant des mesures et des données d'étalonnage (sous forme de fichier .csv)
• FTP et e-mail pour l'exportation des journaux via une connexion Ethernet et Wi-Fi
• USB type A pour clé USB, clavier et imprimante
• USB type C pour clé USB et connexion PC

Section d'aide pour le guidage du compteur

• Support vidéo présentation des principales fonctionnalités

Informations de commande:

HI6421 est fourni avec une sonde optique à oxygène dissous HI7641133 ( opdo ®); porte-électrode HI764060; pipette capillaire; adaptateur secteur 24 Vcc ; Câble USB-C vers USB-A ; certificat de qualité de la sonde ; guide de référence rapide avec certificat de qualité de l'instrument.

Accessoires:

HI7641133 Sonde optique d'oxygène dissous ( opdo ®)
HI764113-1 Bouchon intelligent avec joint torique
HI764113-2 Récipient d'étalonnage/stockage
HI764113-3 Écran de protection en acier inoxydable

Spécification

SKU	HI6421
Nom du produit	Mesureur d'oxygène dissous de table avec sonde optique DO (opdo®) - HI6421
Message sur l'état du stock	Pré-commandes, Expédition sous 7-8 semaines
Devis requis	Oui
Gamme DO (HI7641133 Sonde optique)	Concentration de 0,00 à 50,00 mg/L (ppm) ; 0,0 à 500,0 % de saturation
DO (HI7641133 Sonde optique) Résolution	0,01 mg/L (ppm) ; 0,1 % de saturation
DO (HI7641133 Sonde optique) Précision	de 0,00 à 20,00 mg/L (ppm) 1,5 % de la lecture ou ± 0,01 mg/L (ppm), la valeur la plus élevée étant retenue de 20,00 à 50,00 mg/L (ppm) ± 5 % de la lecture de 0,0 à 200,0 % de saturation ± 1,5 % de la lecture ou ± 0,1 %, la valeur la plus élevée étant retenue de 200,0 à 500,0 % de saturation ± 5 % de la lecture
Plage de pression barométrique	450 à 850 mmHg ; 600 à 1133 mBar ; 60 à 133 kPa ; 17 à 33 inHg ; 8,7 à 16,4 psi ; 0,592 à 1,118 atm
Résolution de la pression barométrique	1 mmHg; 1 mBar; 1 kPa; 1 inHg; 0.1 psi; 0.001 atm
Précision de la pression barométrique	±3 mmHg within ±15 % from the calibration point ±3 mmHg ±1 least significant digit
Plage de température	−20.0 to 120.0 °C −4.0 to 248.0 °F 253.0 to 393.0 K
Résolution de la température	0.1 °C; 0.1 °F; 0.1 K
Précision de la température	±0.2 °C; ±0.4 °F; ±0.2 K
Points d'étalonnage DO	Un ou deux points d'étalonnage automatique à 100 % (8,26 mg/L) et 0 % (0 mg/L). Un seul point d'étalonnage manuel à partir d'une valeur introduite par l'utilisateur en % de saturation ou en mg/L.
Normes d'étalonnage de l'OD	0 et 100% de saturation
Rappel d'étalonnage DO	Désactivé Quotidien
Compensation de la température	Automatique ou manuel
Compensation de la salinité	Automatique de 0 à 70 PSU (réglage manuel) 0,0 à 70,0 % / 0,0 à 45,0 g/L / 0,0 à 42,0 psu
Modes de lecture	Direct/Auto hold
Critères de stabilité de la lecture	Précis Moyen Rapide
Lecture Isopotentiel	7.000 or 4.010
Lecture Taux d'échantillonnage	1000 ms
DO Views Basic	Mesure (OD, température) État de stabilité
DO Views Simple	BPL Informations de base Date du dernier étalonnage, offset, pente moyenne
Vues DO complètes	BPL Informations BPL simples et détails du point d'étalonnage
Vues DO Tableau	Les mesures mises à jour toutes les secondes sont affichées dans le tableau.
Vues DO Graphique (tracé)	Le graphique des mesures en fonction du temps peut être balayé ou agrandi (technologie pinch-to-zoom).
Enregistrement Nombre d'enregistrements	Automatique, manuel, maintien automatique
Enregistrement Intervalle automatique	50 000 maximum par file Stocke au moins 1 000 000 de points de données par utilisateur
Enregistrement de l'ID de l'échantillon	1, 2, 5, 10, 30 seconds / 1, 2, 5, 10, 15, 30, 60, 120, 150, 180 minutes
Enregistrement de l'ID de l'échantillon	Mode incrémentiel
Option d'exportation de l'enregistrement	Format de file .csv
Utilisateurs	Jusqu'à 9 utilisateurs et le compte administrateur par défaut
Connectivité USB-A	2 ports pour entrée clavier ou clé USB
Connectivité USB-C	1 port pour connectivité PC et clé USB de type C
Connectivité Wi-Fi et Ethernet	Serveur FTP / Web Transfert et téléchargement de journaux Courrier électronique
Connectivité RS232	Connexion des périphériques
Alimentation électrique	Adaptateur DC 100-240AC à 24VDC 2,5A
Environment	0 - 50 °C / 32 - 122 °F / 273 - 323 K maximum 95 % HR sans condensation
Dimensions de l'appareil	205 x 160 x 77 mm (8.0 x 6.2 x 3.0 “)
Poids	1.2 kg (26.5 lbs.)1
