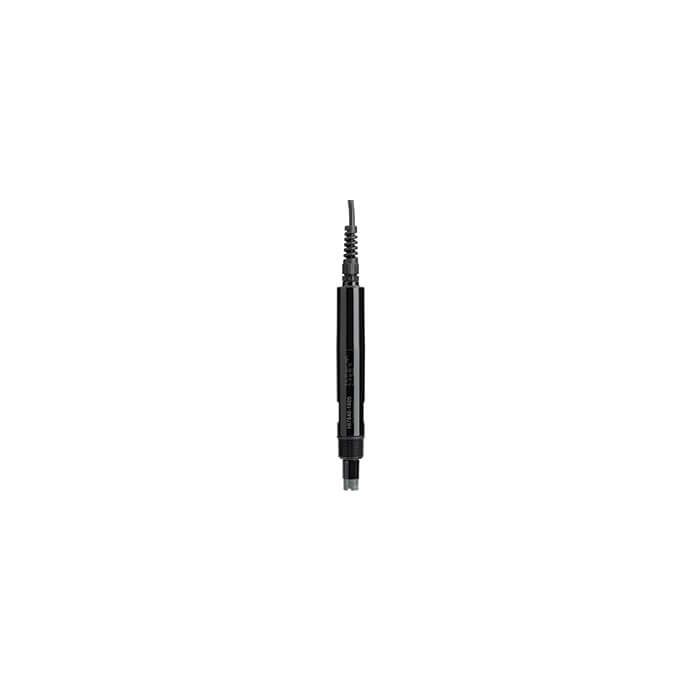

Sonde intelligente industrielle galvanique pour l'oxygène dissous
dédiées au contrôleur de processus universel HI510
La série HI7640-18 est composée de sondes à oxygène de type galvanique conçues pour être utilisées avec le contrôleur de processus universel HI510 de Hanna Instruments.
La sonde est adaptée à la mesure en continu de l'oxygène dissous dans l'eau. Un capteur de température intégré m
La sonde est adaptée à la mesure en continu de l'oxygène dissous dans l'eau. Un capteur de température intégré mesure la température de l'eau et ajuste le signal de la sonde sur la plage de température spécifiée. Il en résulte des mesures fiables de la concentration d'oxygène dissous (OD) ou du pourcentage de saturation.
Adaptée aux applications de contrôle dans le traitement des eaux usées municipales et industrielles, la sonde peut être installée directement en ligne, immergée dans un réservoir ou dans une cellule d'écoulement.
La sonde galvanique fonctionne de la même manière qu'une batterie. Les éléments de détection se composent d'une cathode en argent et d'une anode en zinc, avec une membrane HDPE précontrainte qui isole la cellule du liquide à mesurer.
Le réservoir d'électrolyte rechargeable contient une quantité suffisante d'électrolyte pour soutenir la réaction. L'oxygène se diffuse à travers la membrane et est réduit à la surface de la cathode. Cette réaction génère un signal proportionnel à la concentration d'oxygène.
- Sonde galvanique avec traitement numérique
- Remplacement simple des capuchons de membrane grâce à des membranes PEHD précontraintes
- Grand réservoir d'électrolyte pour une durée de vie plus longue
- Corps en PVDF (Kynar®) robuste et résistant aux produits chimiques
- Filetage extérieur 3/4" NPT pour le montage
- Pression maximale de 3 bars
- Sonde de température intégrée pour la mesure et la compensation de l'oxygène
- La sonde numérique enregistre le modèle, le micrologiciel, le numéro de série et les informations d'étalonnage.
Dimensions
Specification
|
Plage de mesure |
0,0 à 600,0 % de saturation 0,00 à 50,00 mg/L (ppm) concentration |
|
Précision |
±2 % de la lecture ±1 chiffre |
|
Température |
-5.0 a 50.0 °C (23.0 a 122.0 °F) |
|
Précision de la température |
± 0.5 °C / 1.0 °F |
|
Compensation de la température |
-5.0 to 50.0 °C (23.0 to 122.0 °F) |
|
Corps du capteur |
PVDF |
|
Type de capteur |
Cellule galvanique - Cathode : Argent (Ag) - Anode : Zinc (Zn) |
|
Mouvement de l'eau |
0,01 à 0,03 m/seconde |
|
Pression maximale |
3 bar |
|
Raccord fileté |
Filetage externe 3/4" NPT pour montage par insertion |
|
Pièces en contact avec l'eau |
Corps du capteur : Ultem (PEI) Capuchon de membrane : Ultem (PEI) Matériau de la membrane : Polyéthylène haute densité (HDPE) Joint torique : Caoutchouc nitrile (NPR) |
|
Indice de protection contre l'infiltration |
IP68 |
|
Longueur du câble |
5m (16’5”) |
